KONFIGURASI LOADBALANCE

KONFIGURASI LOADBALANCE

     Assalamualaikum Wr. Wb. kali ini kita akan konfigurasi tentang LoadBalance. Nah Load Balance artinya keseimbangan beban. Maksudnya ialah load balance adalah teknik mendistribusikan beban trafik pada dua atau lebih agar jalur koneksi seimbang. Berikut adalah konfigurasinya :

- Kita setting dulu router 1 nya yang kita beri nama R1 A
1. Langkah pertama kita setting atau kita isikan paswordnya ( jika menggunakan )


2. Langkah kedua kita masuk ke menu wireless kemudian aktifkan Wlannya lalu klik dua kali kita scan. Sebagai contoh saya akan menscan jaringan ISP 1. Caranya kita klik di menu scan - start (sebagai contoh saya pakai ISP 1) - apply - ok kemudian di Security profile ganti dengan profile1 lalu aply - ok

seperti inilah tampilan jika sudah

3. Langkah ketiga kita setting IP address caranya kita ke IP - Address kita tambahkan untuk ip wlan dan ether 1

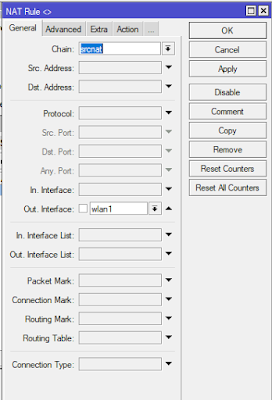

4. Langkah keempat kita setting firewallnya dengan cara kita masuk ke IP - Firewall - Nat - Tambahkan. kemudian kita setting untuk chain pilih srcnat kemudian out. Interface kita pilih wlan1


 Kemudian ke Action pilih masquerade

5. Langkah kelima kita setting routes nya dengan cara IP - Routes - Tambahkan kemudian yang di dst. address biarkan  lalu di gateway isikan 172.16.1.1

- Kita setting router 2 yang kita beri nama R1 B

     Untuk langkah langkanya sama seperti kita setting router 1  namun perbedaanya hanya di ip address. dan di routesnya. untuk perdeannya seperti digambar dibawah :

- Kita setting router 3 yang kita beri nama R1 C

     Untuk langkah langkanya sama seperti kita setting router 1  namun perbedaanya hanya di ip address.

- Kita setting router 4 yang kita beri nama R1 D

     Untuk langkah langkanya sama seperti kita setting router 1  namun perbedaanya hanya di ip address.

 - Kemudian kita setting di router 2 atau router ke lima

1. Langkah pertama kita konfigurasi IP Address seperti dibawah ini :

 2. Langkah kedua kita setting firewall kemudian kita pilih menu magle buat 4 kali biar mudah kita buat secara CLI. caranya kita masuk ke terminal kita ketikkan

" action=accept chain=prerouting dst-address=192.168.1.0/24 in-interface=ether5 "
" action=accept chain=prerouting dst-address=192.168.2.0/24 in-interface=ether5 "
" action=accept chain=prerouting dst-address=192.168.3.0/24 in-interface=ether5 "
" action=accept chain=prerouting dst-address=192.168.4.0/24 in-interface=ether5 "

 3. Langkah ketiga tetap di CLI namu kalian ketikkan

" action=mark-connection chain=prerouting-mark=no-mark in-interface ether1 new-connection-mark=PCC-ISP-1 passtrought=yes "
" action=mark-connection chain=prerouting-mark=no-mark in-interface ether2 new-connection-mark=PCC-ISP-2 passtrought=yes "
" action=mark-connection chain=prerouting-mark=no-mark in-interface ether3 new-connection-mark=PCC-ISP-3 passtrought=yes "
" action=mark-connection chain=prerouting-mark=no-mark in-interface ether4 new-connection-mark=PCC-ISP-4 passtrought=yes "

4. Langkah keempat kita ketikkan

" action=mark-connection chain=prerouting connection-mark=no-mark dst-address-type=local in-interface=ether 5 new-connection-mark=PCC-ISP1 passtrought=yes perconnection-classifier=both-address-and-port:4/0 "
" action=mark-connection chain=prerouting connection-mark=no-mark dst-address-type=local in-interface=ether 5 new-connection-mark=PCC-ISP2 passtrought=yes perconnection-classifier=both-address-and-port:4/1 "
" action=mark-connection chain=prerouting connection-mark=no-mark dst-address-type=local in-interface=ether 5 new-connection-mark=PCC-ISP3 passtrought=yes perconnection-classifier=both-address-and-port:4/2 "
" action=mark-connection chain=prerouting connection-mark=no-mark dst-address-type=local in-interface=ether 5 new-connection-mark=PCC-ISP4 passtrought=yes perconnection-classifier=both-address-and-port:4/3 "

5. Langkah kelima kita ketikkan
" action=mark-routing chain=prerouting connection-mark=PCC-ISP-1 in-interface=ether5new-routing-mark=TO-ISP-1 passtrough=yes "
" action=mark-routing chain=prerouting connection-mark=PCC-ISP-1 in-interface=ether5new-routing-mark=TO-ISP-2 passtrough=yes "
" action=mark-routing chain=prerouting connection-mark=PCC-ISP-1 in-interface=ether5new-routing-mark=TO-ISP-3 passtrough=yes "
" action=mark-routing chain=prerouting connection-mark=PCC-ISP-1 in-interface=ether5new-routing-mark=TO-ISP-4 passtrough=yes "

6. Langkah keenam kita ketikkan

" action=mark-routing chain=output connection-mark=PCC-ISP-1 new-routing-mark=TO-ISP-1 passtrough=yes "
" action=mark-routing chain=output connection-mark=PCC-ISP-1 new-routing-mark=TO-ISP-2 passtrough=yes "
" action=mark-routing chain=output connection-mark=PCC-ISP-1 new-routing-mark=TO-ISP-3 passtrough=yes "
" action=mark-routing chain=output connection-mark=PCC-ISP-1 new-routing-mark=TO-ISP-4 passtrough=yes "

7. Langkah ketujuh kita ketikkan

" action=masquerade chain=srcnat out-interface1 "
" action=masquerade chain=srcnat out-interface2 "
" action=masquerade chain=srcnat out-interface3 "
" action=masquerade chain=srcnat out-interface4 "

8. Langkah kedelapan kita ketikkan

" Check-gateway=ping distace=1 gateway=192.168.1.1 routing-mark=TO-ISP-1 "
" Check-gateway=ping distace=2 gateway=192.168.2.1 routing-mark=TO-ISP-2 "
" Check-gateway=ping distace=3 gateway=192.168.3.1 routing-mark=TO-ISP-3 "
" Check-gateway=ping distace=4 gateway=192.168.4.1 routing-mark=TO-ISP-4 "

9. Langkah kesembilan ketikkan

" check-gateway=ping distance=1 gateway=192.168.1.1 "
" check-gateway=ping distance=2 gateway=192.168.1.2 "
" check-gateway=ping distance=3 gateway=192.168.1.3 "
" check-gateway=ping distance=4 gateway=192.168.1.4 "

10. Terakhir kita test, kita ping seperti digambar bawah ini :

Daftar Pustaka

Dedy. 2019. Pengertian Dan Konsep LoadBalance. https://dedyrn.blogspot.com/2016/11/pengertin-dan-konsep-load-balance.html diakses pada tanggal 27 maret 2019 pukul 11:20 WIB.
